F6液壓法蘭成型機
相關產品：
設備噪音：﹤50分貝
4、環境溫度：-30℃—60℃
5、設備外形尺寸：2800*1200*1000（長，寬，高）
三、設備主要配置（部分構件、材質、配件、電機、電器生產廠家）

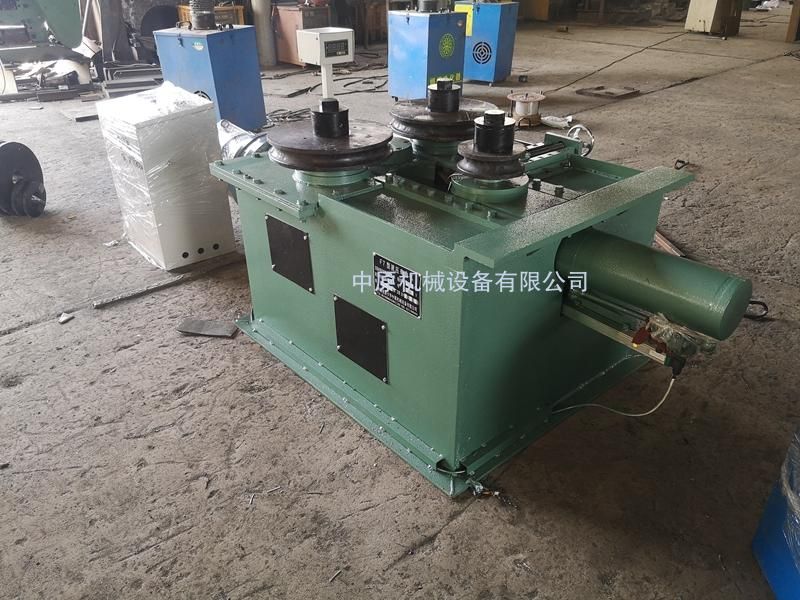

1、 主機箱體：鋼板焊接件（加固型）
2、 成型套模：45*鋼，淬火硬度HRC50—53

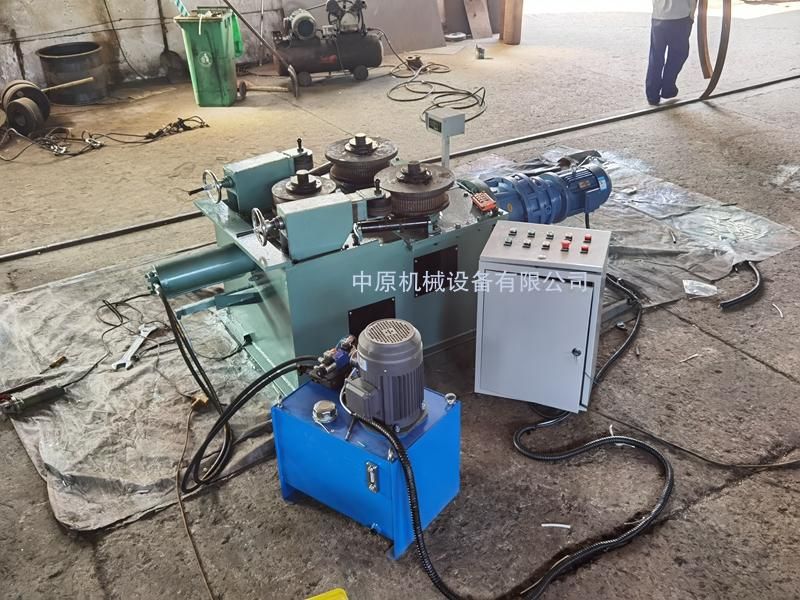

3、 動力系統：電機：4---5.5kw，減速機為BLED3-187.液壓泵站電機4kw，油箱容積50升，額定壓力25mpa。
4、電控箱電器：均采用德力西產品，可移動電控箱。
5 設備箱體內部傳動均采用圓柱齒輪。
四、設備原理與特點

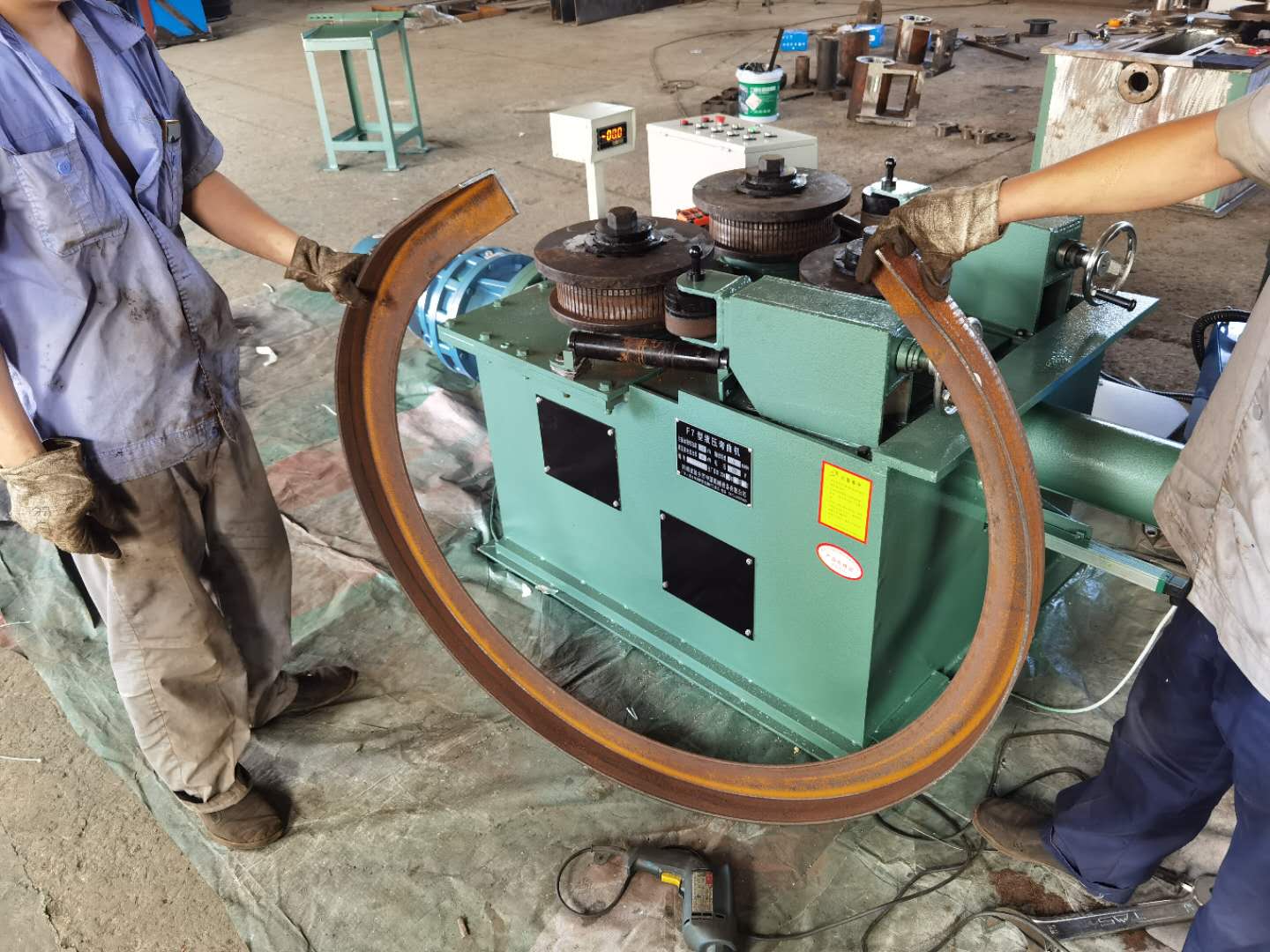

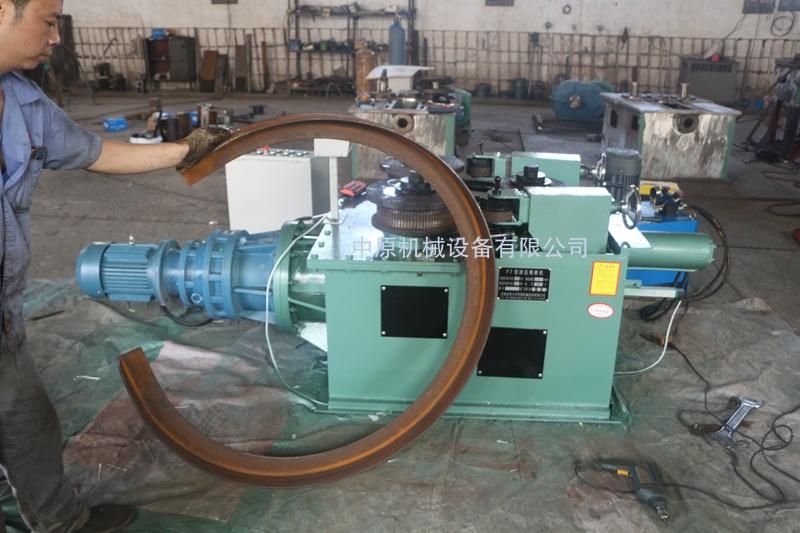

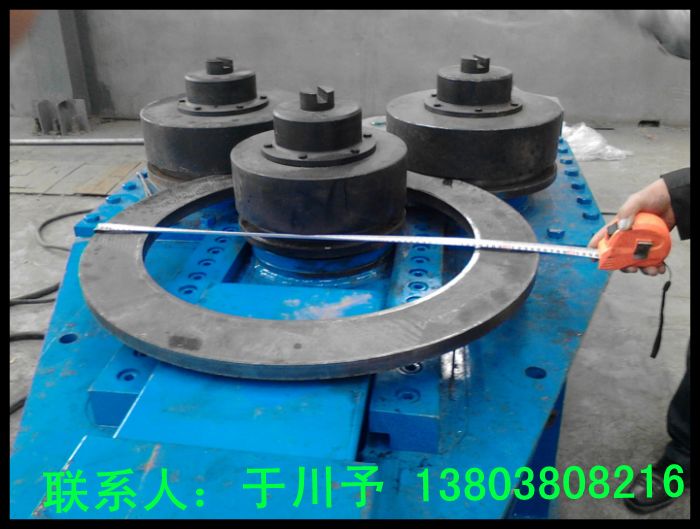

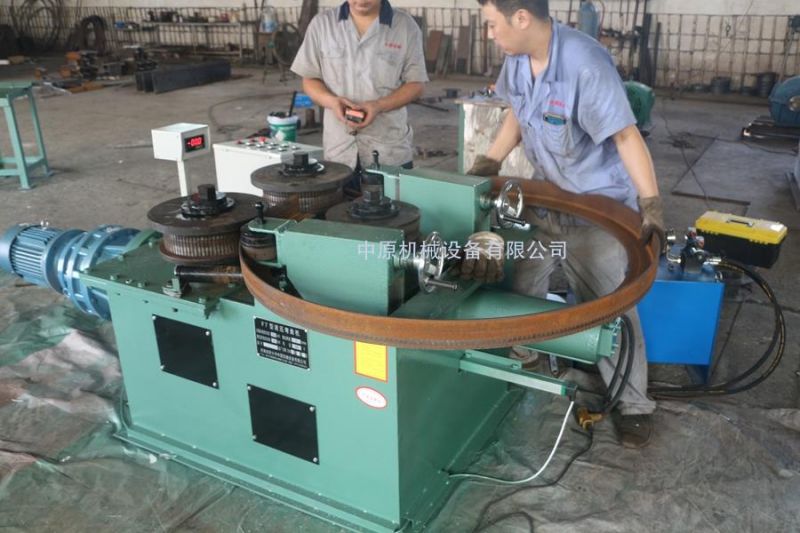

該機為叁輥型材卷圓機，集機電一體。電機輸出的較高轉速通過傳動裝置（聯軸器，減速機，齒輪等）轉換成所需的大扭矩低轉速，帶動固定位置的兩主動輥實現旋轉運動，為型材行走提供扭矩。被動輥通過油缸前進、后退實現位移，來控制直徑大小。三個工作輥成等腰三角形分布，通過調整移動輥實現這三個點形成的弧線達到所需彎曲半徑，借助被動輥的壓緊及兩主動輥的旋轉運動，使型材經過多次連續彎曲，產生永久性塑性變形，用于常溫狀態下將型材卷制成圓形，弧形等工件。
